雷蒙磨粉機

產品優勢：

1、立體結構，占地面積小，成套性強；
2、成品粉子細度均勻；
3、傳動平穩，運行可靠；
4、整機耐磨性能高，使用壽命長；
5、集中控制，基本可實現無人作業。

全國免費客戶熱線
188-2113-3958

產品介紹

雷蒙磨粉機產品簡介：

雷蒙磨粉機又稱雷蒙磨，是一種可以代替球磨機的新型、高效、采用閉路循環的高細制粉設備。該雷蒙磨粉機適應于中小型礦山、化工、建材、冶金、耐火材料、制藥、水泥等行業。

雷蒙磨粉機主要用途：

上海軒世機械有限公司雷蒙磨粉機經 過多年的實踐和不斷的改進，其結構已日臻完善。因?yàn)閺V泛應用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、白云石、瑩石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石、石膏、玻璃、保溫材料等莫氏硬度不大于7級，濕度在6以下的非易燃易爆的礦產、化工、建筑等行業280多種物料的高細制粉加工，成品粒度80—325目范圍內任意調節，部分物料最高可達600目，通過分析機及風機的共同作用，可滿足不同用戶的使用要求。

雷蒙磨粉機性能特點：

1、整機為立體結構，占地面積小，系統性強，從原材料的粗加工到輸送到制粉及最后的包裝，可自成一個獨立的生產體系。
2、成品粉子細度均勻，通篩率99%，這是其它磨粉設備難以具備的。
3、機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運行可靠。
4、雷蒙磨粉機的重要部件均采用優質鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，運行可靠。主機鏟刀架在運轉時始終處于與物料接觸，所以鏟刀架由上下二部份組成，下座磨損后拆卸連接螺栓可調換。
5、電氣系統采用集中控制，磨粉車間基本可實現無人作業，并且維修方便。
6、粉塵污染小、噪音低。
7、采用電磁振動給料機給料均勻，易于調節，體積小，重量輕，省油省電，維護方便。

雷蒙磨粉機主要結構：

該機結構主要由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成。其中，主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。

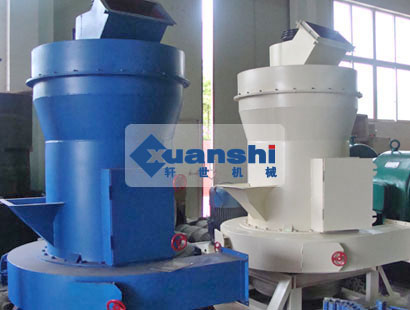

雷蒙磨粉機

雷蒙磨粉機工作原理：

雷蒙磨粉機工作時，將需要粉碎的物料從機罩殼側面的進料斗加入機內，依靠懸掛在主機梅花架上的磨輥裝置，繞著垂直軸線公轉，同時本身自轉，由于旋轉時離心力的作用，磨輥向外擺動，緊壓于磨環，使鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動碾壓而達到粉碎物料的目的。

風選過程：物料研磨后，風機將風吹入主機殼內，吹起粉末，經置于研磨室上方的分析器進行分選，細度過粗的物料又落入研磨室重磨，細度合乎規格的隨風流進入旋風收集器，收集后經出粉口排出，即為成品。風流由大旋風收集器上端的回風管回入風機，風路是循環的，并且在負壓狀態下流動，循環風路的風量增加部分經風機 與主機中間的廢氣管道排出，進入小旋風收集器，進行凈化處理。

雷蒙磨粉機工作過程：

雷蒙磨粉機整機結構是由主機、分析機、管道裝置、鼓風機，根據用戶需要可以配備破碎機、提升機、電磁振動給料機、電控電機等組成。物料經粉碎到所需粒度后，由提升機將物料送至儲料斗，再經振動給料機將料均勻連續的送入主機磨室內，由于旋轉時離心力作用，磨輥向外擺動，緊壓于磨環，鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動而達到粉碎目的。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選，細度過粗的物料落回重磨，合格細粉則隨氣流進入成品旋風集粉器，經出粉管排出，即為成品。在磨室內因被磨物料中有一定的水分，研磨時生熱，水氣蒸發，以及整機各管道接口不嚴密，外界氣體被吸入，使循環氣壓增高，保證磨機在負壓狀態下工作,所增加的氣流量通過余風管排入除塵器，被凈化后排入大氣。

雷蒙磨粉機維護與保養：

1、雷蒙磨粉機在使用過程當中，應有固定人員負責看管，操作人員必須具備一定的技術水平。磨粉機在安裝前對操作人員必須進行必要的技術培訓，使之了解磨粉機的原理性能，熟悉操作規程。
2、為使雷蒙磨粉機正常，應制定設備“設備保養安全操作制度”方能保證磨機長期安全運行，同時要有必要的檢修工具以及潤滑脂和相應的配件。
3、雷蒙磨粉機使用一段時間后，應進行檢修，同時對磨輥磨環鏟刀等易損件進行檢修更換處理，磨輥裝置在使用前后對連接螺栓螺母應進行仔細檢查，看是否有松動現象，潤滑油脂是否加足。
4、磨輥裝置使用時間超過500小時左右重新更換磨輥時，對輥套內的各滾動軸承必須進行清洗，對損壞件應及時更換，加油工具可用手動加油泵和黃油槍。

雷蒙磨粉機技術參數：

型號			3R2115	3R2615	3R2715	3R3016	4R3216	5R4119
磨輥	個數		3	3	3	3	4	5
	直徑		210	260	270	300	320	410
	高度		150	150	140	160	160	190
磨環	內徑		630	780	830	880	970	1270
磨環	高度		150	150	140	160	160	190
最大進料粒度			15	15-20	15-20	15-20	20-25	20-25
成品粒度			0.44-0.165	0.44-0.165	0.44-0.165	0.44-0.165	0.44-0.165	0.44-0.165
主機功率(KW)			15	18.5	22	30	37	75
成品細度	0.125	產量 (t/h)	1.2-1.8	1.8-2.5	2.3-2.8	0.6-1.2	3.2-4.5	2.3-6.8
	0.075		0.6-1.2	1.2-1.8	1.8-2.3	1.9-2.6	2.4-3.1	2.0-4.5
	0.044		0.6-1.0	0.8-1.2	0.9-1.7	1-1.9	1.8-2.5	1.8-4.0
